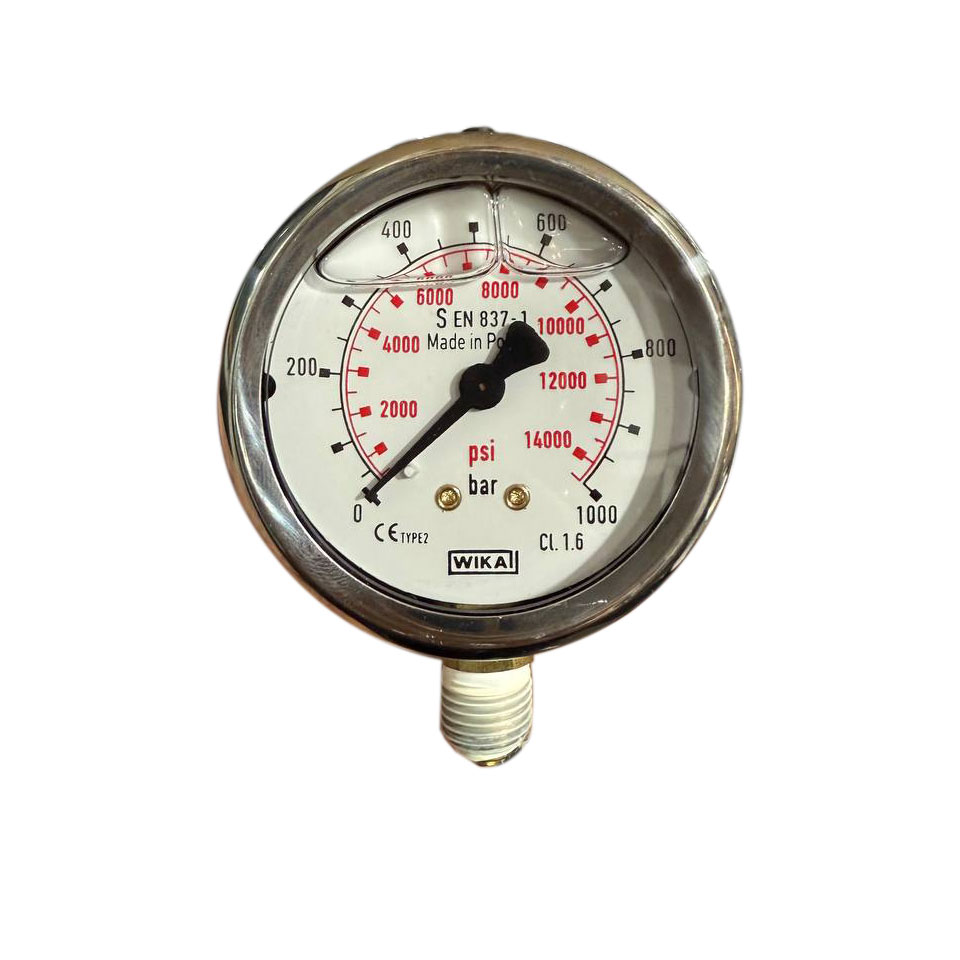

مقياس الضغط في مضخة هيدروليكية يدوية هو أداة قياس مهمة جداً تُستخدم لعرض كمية الضغط الناتجة عن المضخة والمُرسلة إلى الدائرة الهيدروليكية. تساعد هذه المكونة المشغل على ضمان سلامة النظام والوظيفة السليمة للأداة الهيدروليكية.
دور وأهمية مقياس الضغط
- تحكم ضغط الإنتاج: يمكن للمشغل في أي لحظة رؤية مقدار ضغط الزيت والتأكد من وصوله إلى المستوى المطلوب.
- حماية الأدوات والنظام: إذا زاد الضغط بشكل مفرط، قد يتعرض الأدوات أو الخراطيم للتلف. مقياس الضغط يعطي هذا التحذير قبل حدوث العطل.
- زيادة الأمان: تتيح للمستخدم الحفاظ على الضغط ضمن النطاق الآمن وتجنب الحوادث الناتجة عن زيادة الضغط.
- المعايرة والتشخيص: في حال وجود تسرب أو انخفاض في الضغط في النظام، يعمل مقياس الضغط كمؤشر رئيسي لتشخيص المشكلة بسرعة.
أجزاء مقياس الضغط
- صفحة مدرج (Dial): شاشة رقمية للضغط.
- عقربه: تشير إلى الضغط اللحظي.
- اتصال ملولب: لتركيبها على المضخة أو الخرطوم.
- محفظة حماية: عادةً ما تُصنع من الفولاذ أو الستانلس ستيل لتكون مقاومة للضغط والصدمات.
نطاق الضغط في المضخات الهيدروليكية اليدوية
- عادةً ما تُصمم بين 0 إلى 700 بار (10,000 psi).
- يجب أن يكون اختيار المقياس متناسبًا مع أقصى ضغط عمل للمضخة والأداة المتصلة.
أنواع مقياس الضغط في الأنظمة الهيدروليكية
- مقياس ضغط جاف (Dry Gauge): بسيط واقتصادي، لبيئات عادية.
- مقياس ضغط مملوء بالزيت (Oil-Filled Gauge): مملوء بزيت السيليكون أو الجليسرين لمنع اهتزاز المؤشر وزيادة الدقة.
- مقياس ضغط رقمي: شاشة رقمية بدقة عالية، للاستخدامات الصناعية الحساسة.
نقاط مهمة في الاستخدام
- يجب دائمًا تثبيت المقياس بالقرب من مخرج المضخة لعرض الضغط الفعلي للنظام.
- يجب حماية من الضربات الميكانيكية والاهتزازات الشديدة.
- يجب أن يكون اختيار نطاق المقياس أعلى قليلاً من ضغط العمل للمضخة (على سبيل المثال، لمضخة 600 بار، يتم اختيار مقياس 700 بار).
- المعايرة الدورية ضرورية لدقة القياس.
المواصفات
| Size | دوقلو, 25 بار, 1000 بار دور 60, 700 بار دور 60, 2800 بار دور 100, 1800 بار دور 100, 400 بار دور 60, 4000 بار, 1000 بار دور 100 |
