رافعات هيدروليكية ذات فعل واحد قصيرة "من نوع الكتاب

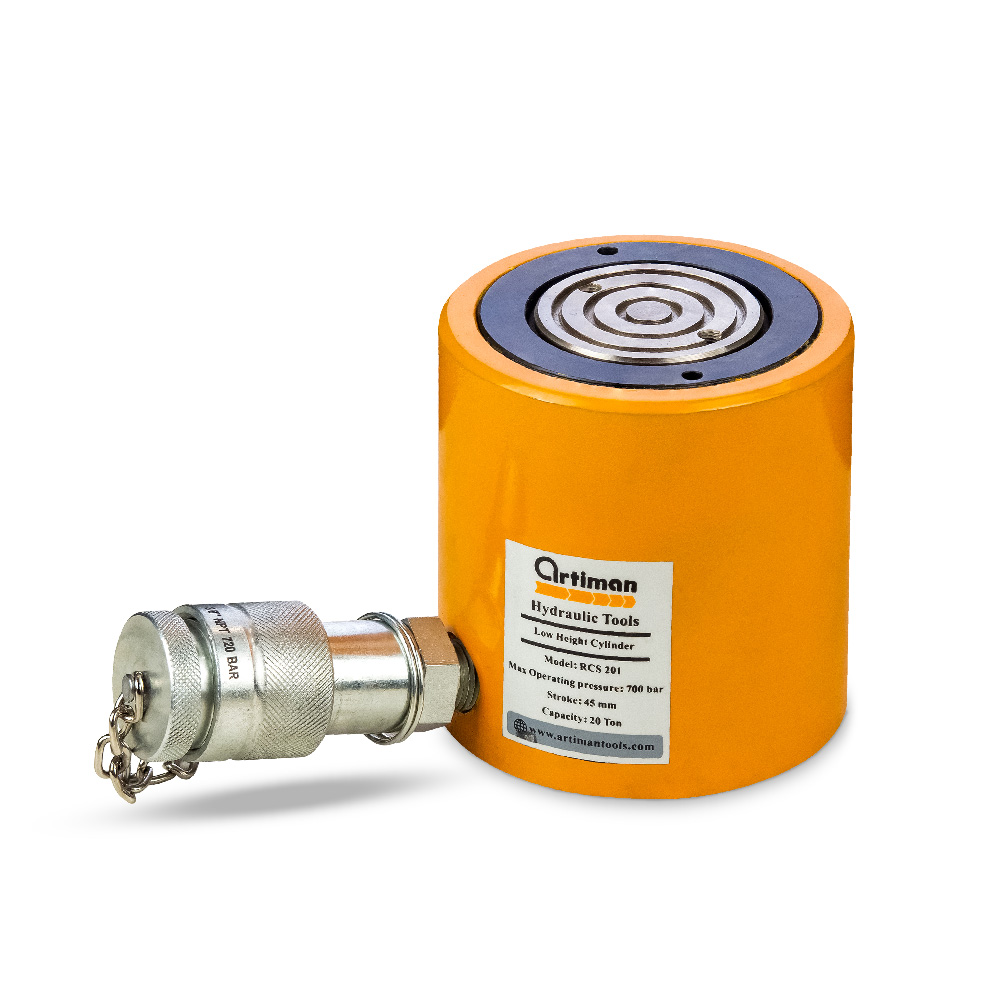

رافعات هيدروليكية ذات فعل واحد قصيرة "من نوع الكتاب" هي نوع آخر يستخدم على نطاق واسع، تم تصميمها وتصنيعها بواسطة شركة آرتيمان وفقًا لمعايير إينيرباك. يتم إنتاج رافعات RCS في 5 طرازات بسعات تتراوح من 10 طن إلى 90 طن. هذه الرافعات قصيرة بشكل عام من حيث الارتفاع، مما يجعلها أكثر ملاءمة للتطبيقات التي تتطلب مساحة عمل محدودة. في طرازات RCS، يتم توفير ثقبين ملولبين في قاعدة الرافعة لتمكين ربطها بحامل أو بشكل مباشر بالقطعة العمل.
Model Number | Cylinder Capacity ton (Kn)
| Stroke
(mm) | Cyl. Effect. Area () | Oil Cap.
() | Collapsed Height A (mm) | Extended Height B (mm) | Outside Dia. D (mm) | Cylinder Bore Dia. E (mm) | Plunger Dia. F (mm) |
Base to Adv. Port H (mm)
|
(kg) |
RCS-101 | 10 (101) | 38 | 14.5 | 55 | 88 | 126 | 69 | 42.9 | 38.1 | 17 | 4.1 |
RCS-201 | 20 (201) | 45 | 28.7 | 129 | 98 | 143 | 92 | 60.5 | 50.8 | 17 | 5.0 |
RCS-302 | 30 (295) | 62 | 42.1 | 261 | 117 | 179 | 101 | 73.2 | 66.5 | 19 | 6.8 |
RCS-502 | 45 (435) | 60 | 62.1 | 373 | 122 | 182 | 124 | 88.9 | 69.8 | 23 | 10.9 |
RCS-1002 | 90 (887) | 57 | 126.7 | 722 | 141 | 198 | 165 | 127.0 | 92.2 | 31 | 22.7 |
Model Number | Plunger Protrusion From Base K (mm) | Plunger To Base L (mm) | Plunger To Mtg. Hole M (mm) |
Thread O (mm) |
Thread Depth P (mm) | Bolt Circle U (mm) |
RCS-101 | 5 | - | - | M4 | 8 | 26 |
RCS-201 | 3 | - | - | M5 | 8 | 39 |
RCS-302 | 3 | - | - | M5 | 8 | 39 |
RCS-502 | 2 | - | - | M5 | 8 | 39 |
RCS-1002 | 1 | - | - | M8 | 10 | 55 |
Optional Bolt On Tilt Saddle Dimensions (mm) | |||||
For cyl. Model | Model Number | A | B | C | |
RCS-101 | CAT-11 | 35 | 11 | 21 | |
RCS-201,-302,-502 | CAT-51 | 50 | 15 | 29 | |
RCS-1002 | CAT-101 | 71 | 17 | 35 | |
المواصفات
| المقاس | RCS 201, RCS 101, RCS 302, RCS 502, RCS 1002 |
