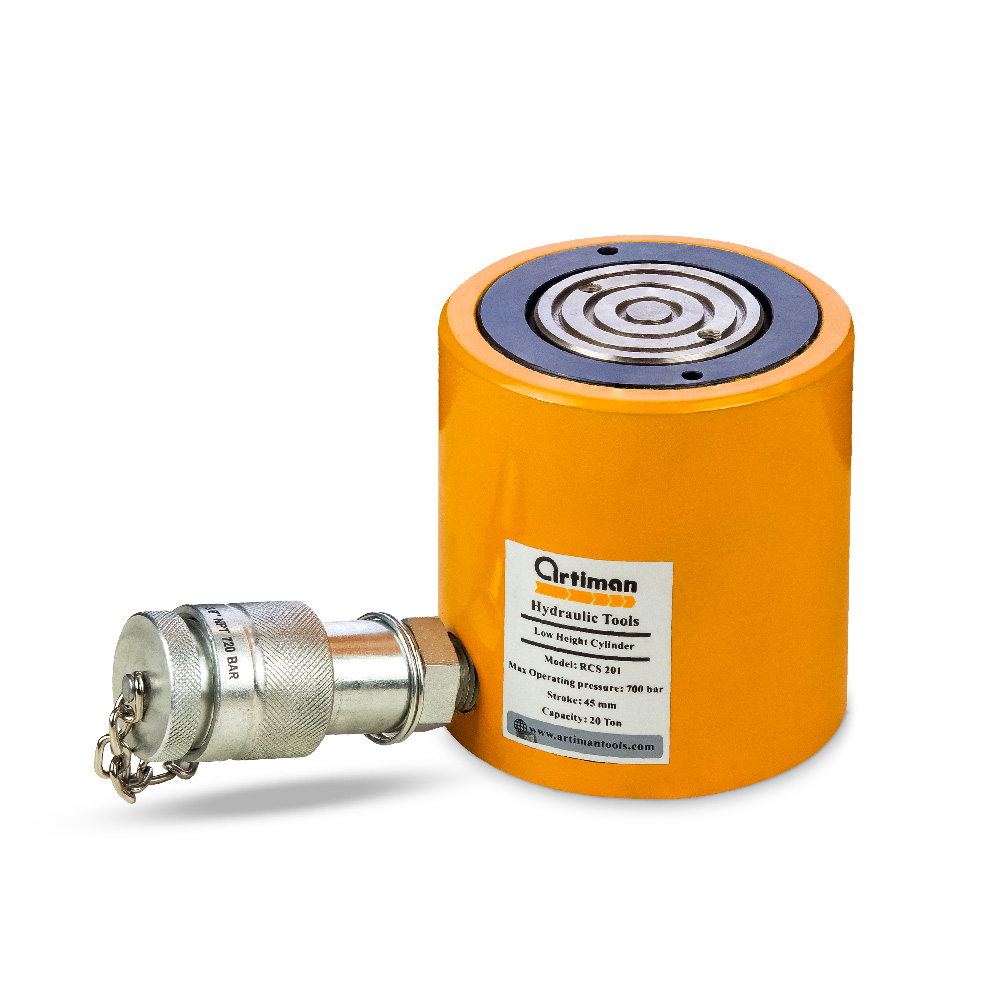

جک هیدرولیکی یک طرفه کوتاه کتابی Single-Acting Low Height Cylinders-RCS

  • سایز

این ترکیب وجود ندارد.


شرایط و ضوابط
 یک سال گارانتی
 ده سال خدمات پس از فروش

جک های هیدرولیکی یکطرفه کوتاه کتابی (Single- Acting Low Height Cylinders - RCS)

جک های هیدرولیکی یکطرفه کوتاه کتابی (Single- Acting Low Height Cylinders RCS) نوع دیگر از جک های پرکاربرد است که توسط شرکت آرتیمان براساس استاندارد انرپک طراحی و تولید شده است. جک های RCS در 5 نوع با ظرفیت 10Ton تا 90Ton  تولید می شوند. ارتفاع این جک ها عموما کوتاه بوده و این عمل باعث می شود در صورت کم بود فضای کاری کاربرد بهتری داشته باشند. در مدل های RCS دو عدد رزوه در زیر جک وجود دارد تا به پایه و یا به بدنه قطعه کار بسته شوند.

 ویژگی محصول :

  •  این جک ها بصورت یکطرفه و برگشت با فنر می باشند.

  •  فشار کاری این جک 700 بار است.

  •  کیفیت بالا و قابل رقابت با نوع خارجی

  •  مقاوم در مقابل خوردگی و زنگ زدگی

  •  سبک بودن

  •  طراحی ارگونومیک

  •  ایمن بودن

  •  دارای گارانتی یک ساله محصول


Model

Number

Cylinder

Capacity

ton

(Kn)



Stroke



(mm)

Cyl.

Effect.

Area

()

Oil

Cap.



()

Collapsed Height

A

 (mm)

Extended Height

B

(mm)

Outside

Dia.

D

(mm)

Cylinder

Bore

Dia.

E

(mm)

Plunger

Dia.

F

(mm)





Base to

Adv.

Port

H

(mm)











(kg)

RCS-101

10 (101)

38

14.5

55

88

126

69

42.9

38.1

17

4.1

RCS-201

20 (201)

45

28.7

129

98

143

92

60.5

50.8

17

5.0

RCS-302

30 (295)

62

42.1

261

117

179

101

73.2

66.5

19

6.8

RCS-502

45 (435)

60

62.1

373

122

182

124

88.9

69.8

23

10.9

RCS-1002

90 (887)

57

126.7

722

141

198

165

127.0

92.2

31

22.7


Model

Number

Plunger

Protrusion

From Base

K

(mm)

Plunger

To

Base

L

(mm)

Plunger

To Mtg.

Hole

M

(mm)



Thread

O

(mm)



Thread

Depth

P

(mm)

Bolt

Circle

U

(mm)

RCS-101

5

-

-

M4

8

26

RCS-201

3

-

-

M5

8

39

RCS-302

3

-

-

M5

8

39

RCS-502

2

-

-

M5

8

39

RCS-1002

1

-

-

M8

10

55


Optional Bolt On Tilt Saddle Dimensions (mm)

For cyl. Model

Model Number

A

B

C



RCS-101

CAT-11

35

11

21

RCS-201,-302,-502

CAT-51

50

15

29

RCS-1002

CAT-101

71

17

35

مشخصات برای جک هیدرولیکی یک طرفه کوتاه کتابی Single-Acting Low Height Cylinders-RCS

سایز RCS 201 یا RCS 101 یا RCS 302 یا RCS 502 یا RCS 1002
