کوپلینگ بوش دار منعطف چیست ؟
یکی از اجزای مهم در صنعت است که برای انتقال قدرت و جابجایی گشتاور بین دو محور استفاده می‌شود. این نوع کوپلینگ قابلیت تطبیق و انعطاف را در انتقال قدرت ارائه می‌دهد و می‌تواند در بسیاری از صنایع و برنامه‌های مختلف استفاده شود.
کوپلینگ بوش دار منعطف عملکردی مبتنی بر اصول فیزیکی دارد. در این نوع کوپلینگ، بوش‌هایی با کیفیت بالا برای اتصال دو محور استفاده می‌شود. این بوش‌ها از جنس مواد مرغوبی ساخته می‌شوند که تحمل فشار و لرزش را به خوبی دارند. عملکرد این کوپلینگ بر اساس اصل انعطاف و انتقال قدرت از طریق بوش‌ها صورت می‌گیرد.
از مزایای استفاده از کوپلینگ بوش دار منعطف می‌توان به انتقال قدرت بدون افت کیفیت، کاهش لرزش و صدا، جذب اثرات ضربه و ارتعاشات، و کاهش هزینه نگهداری و تعمیر اشاره کرد. همچنین، این نوع کوپلینگ قابلیت تطبیق با شرایط مختلف را داراست و می‌تواند در صنایعی که نیاز به انعطاف بالا در انتقال قدرت دارند، به خوبی عمل کند.
در نهایت، استفاده از کوپلینگ بوش دار منعطف در صنعت باعث بهبود عملکرد و افزایش کارایی سیستم‌ها می‌شود.
Dimensions (mm)
| m (Kg) | J (Kgm2) | W | R | T | N2 | N1 | M2 | M1 | L | C | B | A | D2 max. | D1 max. | D1 D2 min. | nmax min-1 | TN (Nm) | Size |
| 8 | 0.016 | M8 | 75 | - | 88 | 93 | 16.5 | 36 | 55 | 3.5 | 133.5 | 145 | 55 | 60 | 19 | 4700 | 250 | 145LL |
| 9 | 0.021 | M8 | 80 | - | 95 | 100 | 21.5 | 41 | 60 | 3.5 | 123.5 | 155 | 60 | 65 | 19 | 4400 | 400 | 155LL |
| 14 | 0.04 | M10 | 95 | - | 116 | 116 | 36.5 | 56 | 75 | 3.5 | 153.5 | 175 | 75 | 75 | 28 | 3900 | 630 | 175LL |
| 21 | 0.071 | M10 | 105 | - | 127 | 132 | 51.5 | 71 | 90 | 3.5 | 183.5 | 200 | 80 | 85 | 35 | 3400 | 1000 | 200LL |
| 34 | 0.175 | M12 | 120 | - | 142 | 147 | 48 | 65 | 100 | 4 | 204 | 235 | 90 | 95 | 35 | 2900 | 1600 | 235LL |
| 42 | 0.235 | M12 | 135 | - | 160 | 170 | 58 | 75 | 110 | 4 | 224 | 245 | 100 | 110 | 35 | 2800 | 2500 | 245LL |
| 56 50 | 0.43 0.34 | M12 | 145 | - | 180 155 | 195 155 | 78 | 95 | 130 | 4 | 264 | 280 | 110 85 | 125 85 | 85 35 | 2450 | 3900 | 280LL SS |
| 76 71 | 0.72 0.59 | M12 | 165 | - | 202 180 | 217 180 | 98 | 115 | 150 | 4 | 304 | 315 | 125 100 | 140 100 | 100 45 | 2200 | 6100 | 315LL SS |
| 119 119 | 1.53 1.33 | M16 | 190 | - | 228 210 | 248 210 | 108 | 129 | 180 | 5.5 | 365.5 | 355 | 140 120 | 160 120 | 120 75 | 1950 | 9300 | 355LL SS |
| 161 150 | 2.41 1.95 | M16 | 220 | - | 256 230 | 280 230 | 128 | 149 | 200 | 5.5 | 405.5 | 385 | 160 130 | 180 130 | 130 85 | 1800 | 14000 | 385LL SS |
| 220 210 | 4.35 3.65 | M20 | 232 | - | 290 250 | 290 250 | 148 | 169 | 220 | 5.5 | 445.5 | 460 | 200 160 | 200 160 | 140 95 | 1500 | 21000 | 460LL SS |
| 315 310 | 8.5 7.6 | M20 | 260 | 80 | 320 280 | 320 280 | 144 | 162 | 240 | 7 | 487 | 510 | 220 180 | 220 180 | 160 110 | 1350 | 31000 | 510LL SS |
| 410 38 | 12.9 11.8 | M24 | 300 | 85 | 330 290 | 330 290 | 164 | 182 | 260 | 7 | 527 | 575 | 230 190 | 230 190 | 160 125 | 1200 | 45000 | 575LL SS |
| 560 540 | 23.5 21.5 | M24 | 320 | 95 | 365 325 | 365 325 | 194 | 212 | 290 | 7 | 587 | 670 | 260 210 | 260 210 | 180 140 | 1100 | 65000 | 670LL SS |

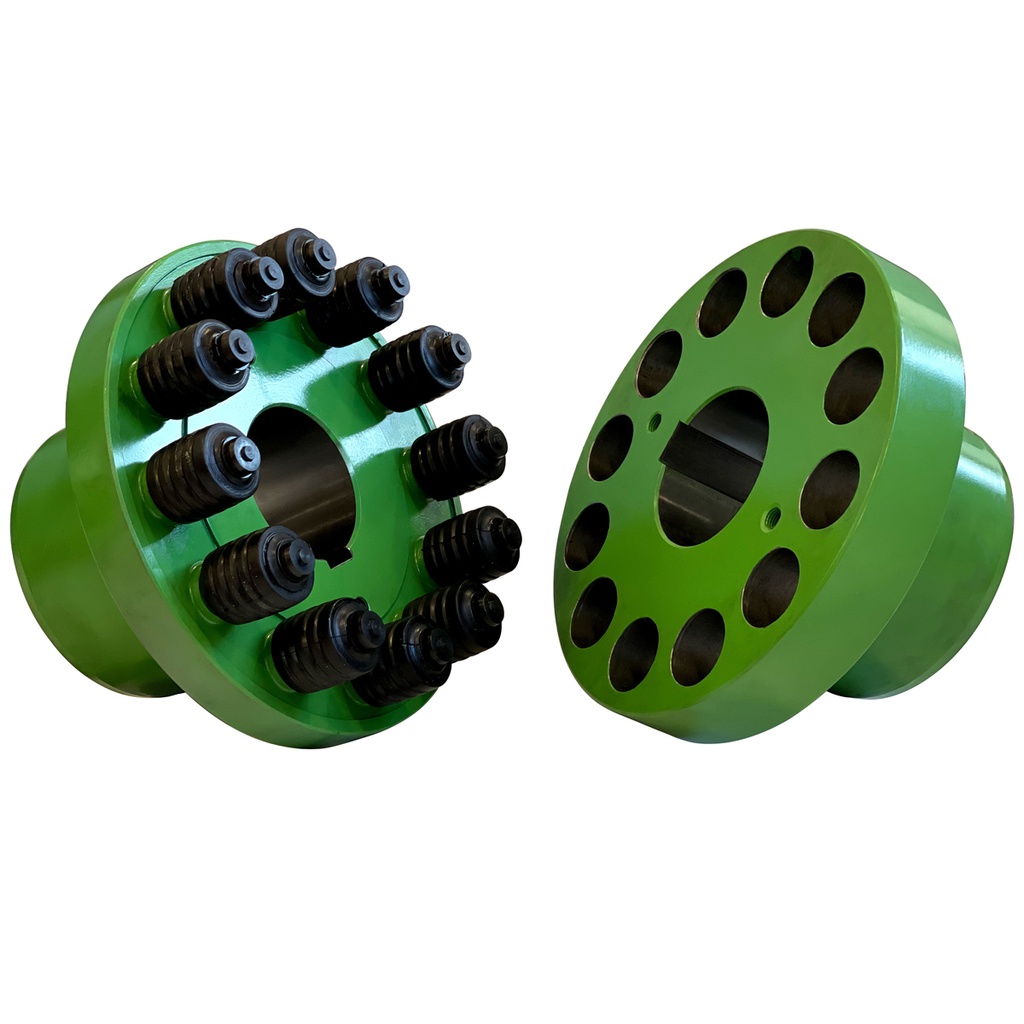

مشخصات برای کوپلینگ بوش دار منعطف Flexible Coupling
| مدل | پمپ 39-14*16 Mill Max فاز دو تغلیظ |
