تولید کننده تجهیزات هیدرولیک صنعتی و ماشین‌سازی (مجموعه‌ها و قطعات یدکی)

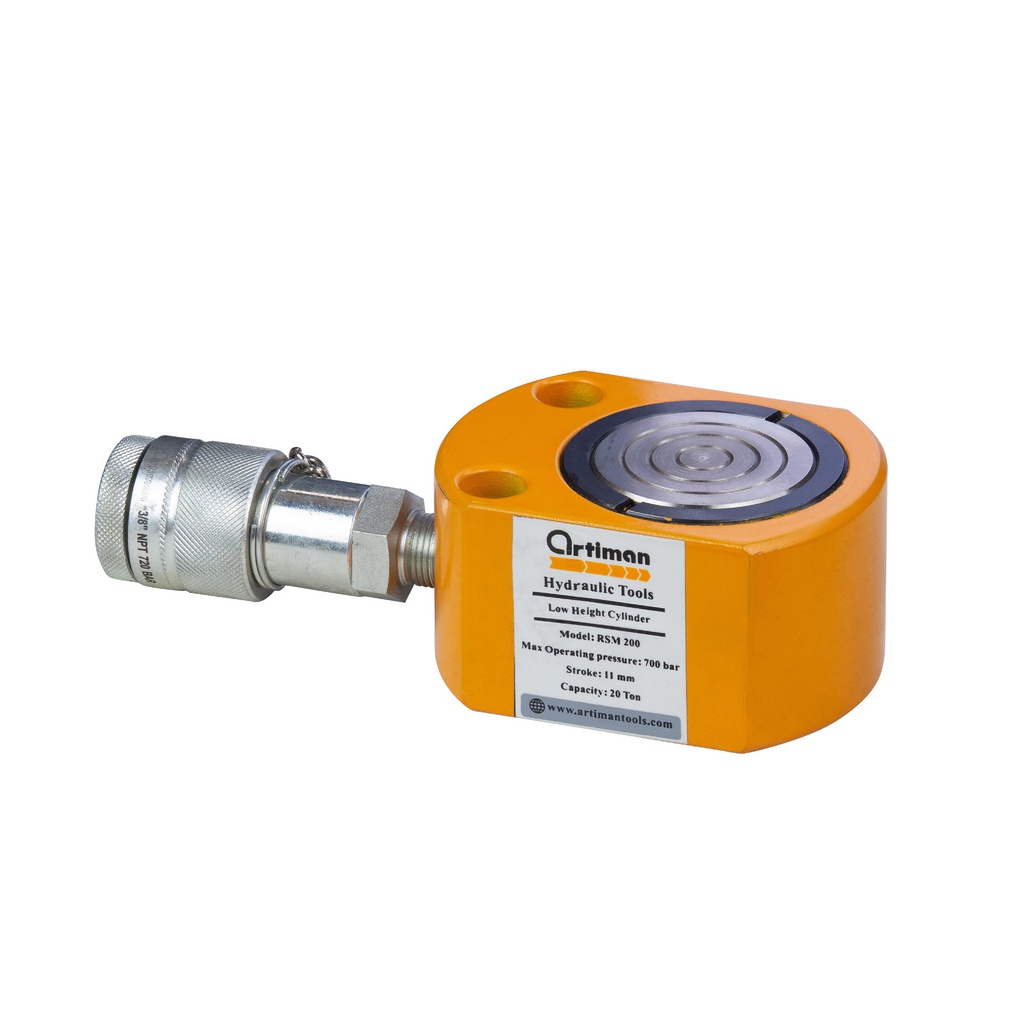

جک هیدرولیکی یک طرفه کوتاه کتابی Single-Acting Low Height Cylinders-RSM


  • مدل

این ترکیب وجود ندارد.


شرایط و ضوابط
 یک سال گارانتی
 ده سال خدمات پس از فروش

Model

Number

Cylinder

Capacity

ton

(Kn)



Stroke



(mm)

Cyl.

Effect.

Area

()

Oil

Cap.



()

Collapsed Height

A

 (mm)

Extended Height

B

(mm)

Outside

Dia.

D

(mm)

Cylinder

Bore

Dia.

E

(mm)

Plunger

Dia.

F

(mm)





Base to

Adv.

Port

H

(mm)











(kg)

RSM-50

5 (45)

6

6.5

4

32

38

58×41

28.7

25.4

16

1.0

RSM-100

10 (101)

12

14.5

18

43

54

82×55

42.9

38.1

19

1.4

RSM-200

20 (201)

11

28.7

32

51

62

101×76

60.5

50.8

19

3.1

RSM-300

30 (295)

13

42.1

55

58

71

117×95

73.2

63.4

19

4.5

RSM-500

45 (435)

16

62.1

99

66

82

140×114

88.9

69.8

19

6.8

RSM-750

75 (718)

16

102.6

164

79

95

165×139

114.3

82.6

19

11.3

RSM-1000

90 (887)

16

126.7

203

85

101

178×153

127.0

92.2

19

14.5

RSM-1500

150 (1386)

16

198.1

317

100

116

215×190

158.8

114.3

23

26.3



Model

Number

Plunger

Protrusion

From Base

K

(mm)

Plunger

To

Base

L

(mm)

Plunger

To Mtg.

Hole

M

(mm)



Thread

O

(mm)



Thread

Depth

P

(mm)

Bolt

Circle

U

(mm)

RSM-50

1

20

22

-

-

-

RSM-100

1

27

34

-

-

-

RSM-200

1

39

39

-

-

-

RSM-300

2

47

44

-

-

-

RSM-500

2

57

53

-

-

-

RSM-750

2

69

66

-

-

-

RSM-1000

2

76

74

-

-

-

RSM-1500

2

95

82

-

-

-






RSM Cylinder Mounting  Hole Dimensions (mm)

Model

Number

Bolt Circle U1

Hole

Dia.

V

Counter

Bore

Dia.

Counter

Bore

Depth

RSM-50

28.5

5.5

9.1

4.3

RSM-100

36.6

7.1

10.7

7.9

RSM-200

49.3

10.0

15.1

9.9

RSM-300

52.3

10.0

15.9

11.2

RSM-500

66.5

11.0

19.0

12.7

RSM-750

76.2

13.5

20.6

14.2

RSM-1000

76.2

13.5

20.6

14.2

RSM-1500

117.3

13.5

20.6

14.2

مشخصات برای جک هیدرولیکی یک طرفه کوتاه کتابی Single-Acting Low Height Cylinders-RSM

مدل RSM 200 یا RSM 50 یا RSM 100 یا RSM 300 یا RSM 500 یا RSM 750 یا RSM 1000 یا RSM 1500
