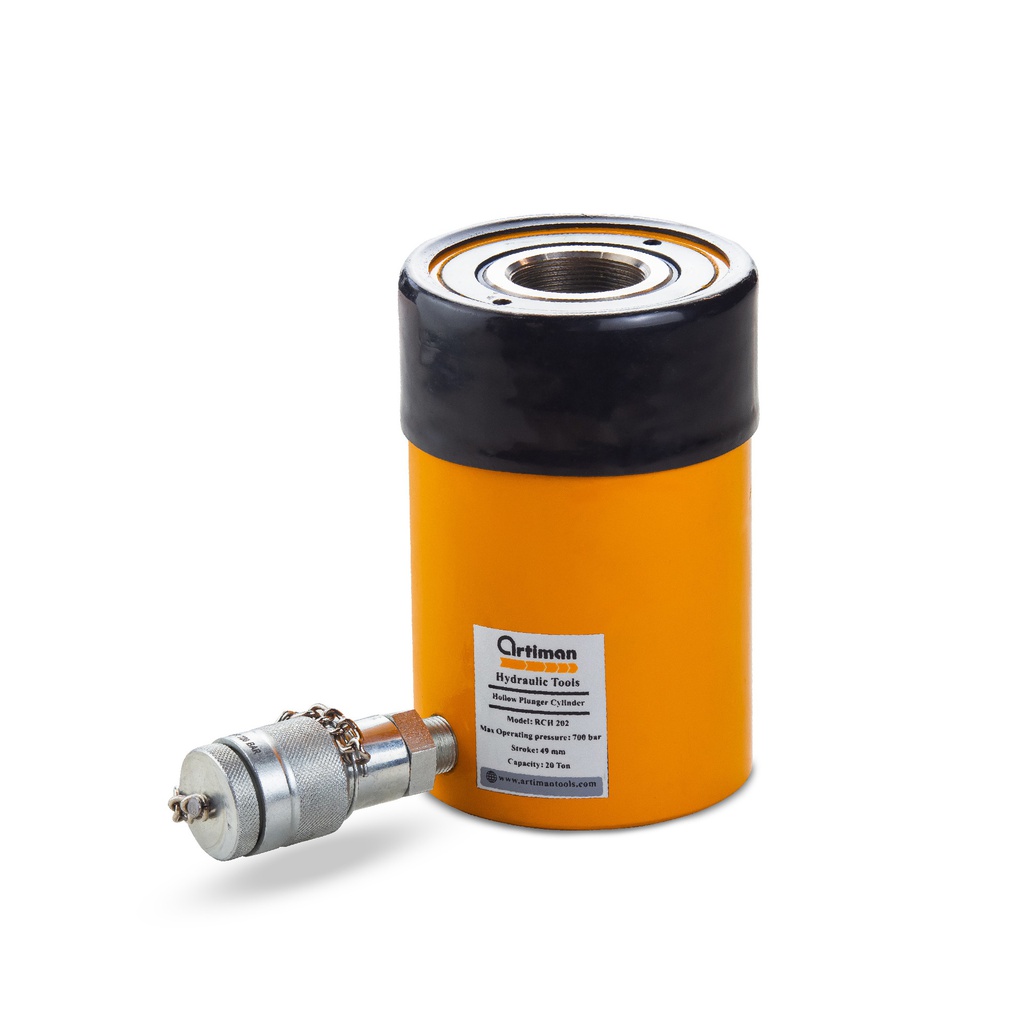

جک هیدرولیکی یک طرفه تو خالی Single-Acting Hollow Plunger Cylinders-RCH

  • مدل

این ترکیب وجود ندارد.


شرایط و ضوابط
 یک سال گارانتی
 ده سال خدمات پس از فروش

جک های هیدرولیکی یک طرفه توخالی (Single Acting Hollow Plunger Cylinders - RCH)

جک های هیدرولیکی یک طرفه توخالی (Single Acting Hollow Plunger Cylinders - RCH) کاربرد خاصی دارد.این جک ها از 13Ton الی 95Ton با کورس های متفاوت از 8mm الی 155mm توسط شرکت آرتیمان براساس استاندارد انرپک تولید می شوند. توسط این جک بعلت سوراخ دار بودن می توان نیروی کشش و فشار را بر قطعه کار اعمال کرد. جهت بکارگیری این نوع جک یک عدد پمپ دستی هیدرولیکی 700 بار یک لیتری به همراه شلنگ ،گیج و پایه گیج که توسط شرکت آرتیمان نیز تولید می شوند لازم است.

ویژگی محصول :

  •  این جک ها بصورت یک طرفه و برگشت با فنر می باشند.

  •  فشار کاری این جک 700 بار است.

  •  کیفیت بالا و قابل رقابت با نوع خارجی

  •  مقاوم در مقابل خوردگی و زنگ زدگی

  •  سبک بودن

  •  طراحی ارگونومیک

  •  ایمن بودن

  •  دارای گارانتی یک ساله محصول


Model

Number

Cylinder

Capacity

ton

(Kn)



Stroke



(mm)

Cyl.

Effect.

Area

()

Oil

Cap.



()

Coll. Height

A

 (mm)

Ext.

 Height

B

(mm)

Out.

Dia.

D

(mm)

Cyl.

Bore

Dia.

E

(mm)

Plgr.

Dia.

F

(mm)



Cyl.Base

To Advance

Port

H

(mm)







Saddle

Dia

J

 (mm)









(kg)

RCH-120





13 (125)

8

17.9

14

55

63

69

54.1

35.1

9

-

1.5

RCH-121

42

17.9

75

120

162

69

54.1

35.1

19

-

2.8

RCH-1211

42

17.9

75

120

162

69

54.1

35.1

19

-

2.8

RCH-123

76

17.9

136

184

260

69

54.1

35.1

19

-

4.4

RCH-202



20 (215)

49

30.7

150

162

211

98

73.1

54.1

19

54

7.7

RCH-206

155

30.7

476

306

461

98

73.1

54.1

25

54

14.1

RCH-302



30 (326)

64

46.6

298

178

242

114

88.9

63.5

21

63

10.9

RCH-306

155

46.6

722

330

485

114

88.9

63.5

25

63

21.8

RCH-603



60 (576)

76

82.3

626

247

323

159

123.9

91.9

31

91

28.1

RCH-606

153

82.3

1259

323

476

159

123.9

91.9

31

91

35.4

RCH-1003

95 (931)

76

133.0

1011

254

330

212

165.1

127.0

38

126

63.0


Model

Number

Saddle Protrusion

From Plgr.

K

(mm)

Plunger

Internal

Thread

O



Plunger

Thread

Length

P

(mm)

Collar

Thread

W

Collar

Thread Length

X

(mm)

Center

Hole

Dia.

Y

(mm)

RCH-120

-

-16 UN

16

-16

30

19.6

RCH-121

-

-

-

-16

30

19.6

RCH-1211

-

-16 UN

16

-16

30

19.6

RCH-123

-

-

-

-16

30

19.6

RCH-202

9.7

-16 UN

19

-12

38

26.9

RCH-206

9.7

-16 UN

19

-12

38

26.9

RCH-302

9.0

-16 UN

22

-12

42

33.3

RCH-306

9.0

-16 UN

22

-12

42

33.3

RCH-603

12.0

-16 UN

19

-12

48

53.8

RCH-606

12.0

-16 UN

19

-12

48

53.8

RCH-1003

12.0

4"-16 UN

25

-12

60

79.0

Optional Heat Treated Hollow Saddles



Saddle

Type



Model

Number

Saddle

Model Nr.



Saddle Dimensions (mm)



A

B

C



Threaded

Hollow

RCH-202 , 206

HP-2015

53

1"-8

9

RCH-302 , 306

HP-3015

63

-7

9

RCH-603 , 606

HP-5016

91

-

12

RCH-1003

HP-10016

126

- 8

13







Base Mounting Hole Dimensions (mm)

Model

Number

Bolt Circle

U

Thread

V



Thread

Depth

Z

RCH-120

50.8

- 18 UNC

9.0

RCH-121

-

-

-

RCH-1211

-

-

-

RCH-123

50.8

- 18 UNC

12.7

RCH-202

82.6

- 16 UNC

9.4

RCH-206

82.6

- 16 UNC

9.4

RCH-302

92.2

- 16 UNC

14.0

RCH-306

92.2

- 16 UNC

14.0

RCH-603

130.3

- 13 UNC

14.0

RCH-606

130.3

- 13 UNC

14.0

RCH-1003

177.8

- 11 UNC

19.0

مشخصات برای جک هیدرولیکی یک طرفه تو خالی Single-Acting Hollow Plunger Cylinders-RCH

مدل RCH 202 یا RCH 120 یا RCH 121 یا RCH 1211 یا RCH 123 یا RCH 206 یا RCH 302 یا RCH 306 یا RCH 606 یا RCH 603 یا RCH 1003
