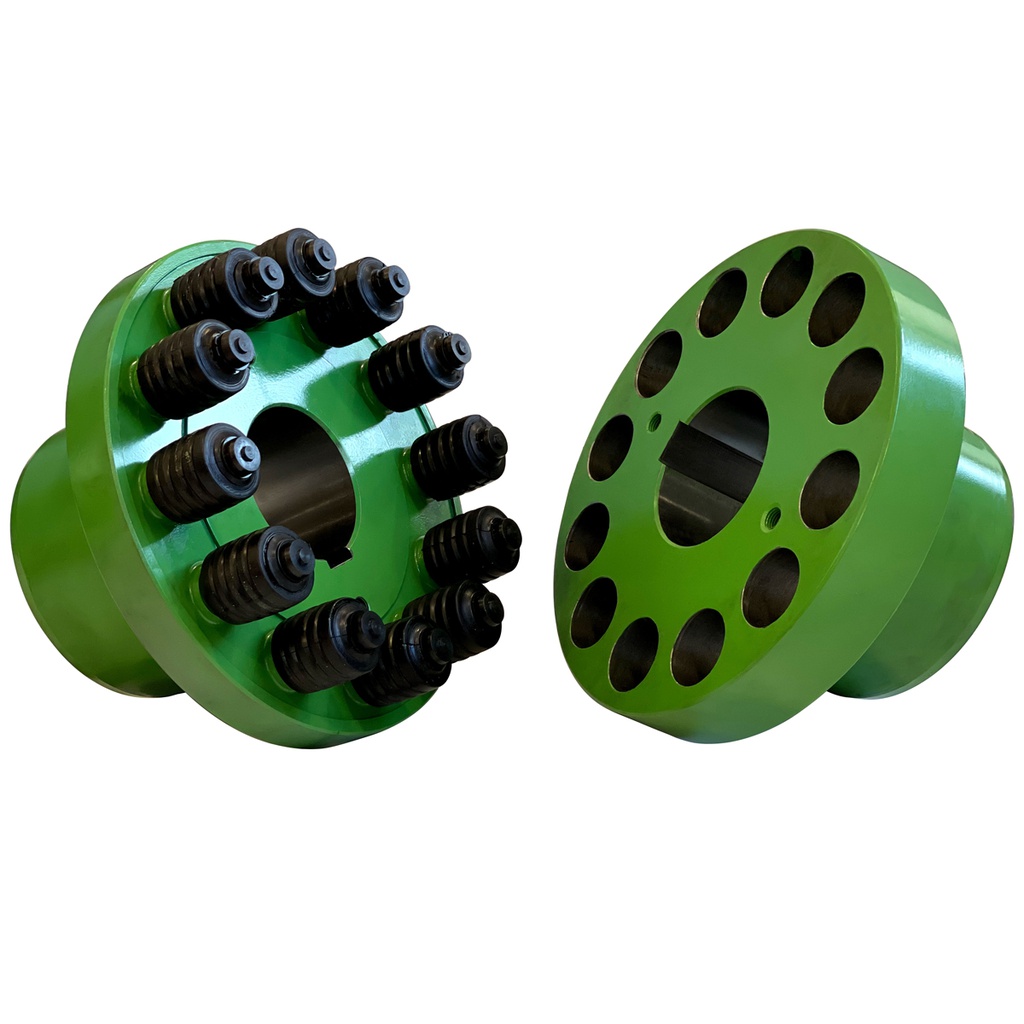

کوپلینگ بوش دار منعطف Flexible Coupling
کوپلینگ بوش دار منعطف چیست ؟
کوپلینگ بوش‌دار منعطف یکی از اجزای مهم در صنعت است که برای انتقال قدرت و جابجایی گشتاور بین دو محور استفاده می‌شود و قابلیت تطبیق و انعطاف بالایی در انتقال نیرو دارد، به‌گونه‌ای که می‌تواند در صنایع و کاربردهای مختلف مورد استفاده قرار گیرد. عملکرد این کوپلینگ مبتنی بر اصول فیزیکی است و در آن از بوش‌های با کیفیت بالا برای اتصال دو محور استفاده می‌شود؛ این بوش‌ها از مواد مرغوب ساخته شده و تحمل فشار و لرزش را به خوبی دارند. عملکرد کوپلینگ بر اساس انعطاف و انتقال قدرت از طریق بوش‌ها صورت می‌گیرد و از مزایای آن می‌توان به انتقال نیرو بدون افت کیفیت، کاهش لرزش و صدا، جذب ضربه و ارتعاشات، کاهش هزینه نگهداری و تعمیر، و قابلیت تطبیق با شرایط مختلف اشاره کرد. استفاده از کوپلینگ بوش‌دار منعطف باعث بهبود عملکرد و افزایش کارایی سیستم‌های صنعتی می‌شود.
Dimensions (mm)
| m (Kg) | J (Kgm2) | W | R | T | N2 | N1 | M2 | M1 | L | C | B | A | D2 max. | D1 max. | D1 D2 min. | nmax min-1 | TN (Nm) | Size |
| 8 | 0.016 | M8 | 75 | - | 88 | 93 | 16.5 | 36 | 55 | 3.5 | 133.5 | 145 | 55 | 60 | 19 | 4700 | 250 | 145LL |
| 9 | 0.021 | M8 | 80 | - | 95 | 100 | 21.5 | 41 | 60 | 3.5 | 123.5 | 155 | 60 | 65 | 19 | 4400 | 400 | 155LL |
| 14 | 0.04 | M10 | 95 | - | 116 | 116 | 36.5 | 56 | 75 | 3.5 | 153.5 | 175 | 75 | 75 | 28 | 3900 | 630 | 175LL |
| 21 | 0.071 | M10 | 105 | - | 127 | 132 | 51.5 | 71 | 90 | 3.5 | 183.5 | 200 | 80 | 85 | 35 | 3400 | 1000 | 200LL |
| 34 | 0.175 | M12 | 120 | - | 142 | 147 | 48 | 65 | 100 | 4 | 204 | 235 | 90 | 95 | 35 | 2900 | 1600 | 235LL |
| 42 | 0.235 | M12 | 135 | - | 160 | 170 | 58 | 75 | 110 | 4 | 224 | 245 | 100 | 110 | 35 | 2800 | 2500 | 245LL |
| 56 50 | 0.43 0.34 | M12 | 145 | - | 180 155 | 195 155 | 78 | 95 | 130 | 4 | 264 | 280 | 110 85 | 125 85 | 85 35 | 2450 | 3900 | 280LL SS |
| 76 71 | 0.72 0.59 | M12 | 165 | - | 202 180 | 217 180 | 98 | 115 | 150 | 4 | 304 | 315 | 125 100 | 140 100 | 100 45 | 2200 | 6100 | 315LL SS |
| 119 119 | 1.53 1.33 | M16 | 190 | - | 228 210 | 248 210 | 108 | 129 | 180 | 5.5 | 365.5 | 355 | 140 120 | 160 120 | 120 75 | 1950 | 9300 | 355LL SS |
| 161 150 | 2.41 1.95 | M16 | 220 | - | 256 230 | 280 230 | 128 | 149 | 200 | 5.5 | 405.5 | 385 | 160 130 | 180 130 | 130 85 | 1800 | 14000 | 385LL SS |
| 220 210 | 4.35 3.65 | M20 | 232 | - | 290 250 | 290 250 | 148 | 169 | 220 | 5.5 | 445.5 | 460 | 200 160 | 200 160 | 140 95 | 1500 | 21000 | 460LL SS |
| 315 310 | 8.5 7.6 | M20 | 260 | 80 | 320 280 | 320 280 | 144 | 162 | 240 | 7 | 487 | 510 | 220 180 | 220 180 | 160 110 | 1350 | 31000 | 510LL SS |
| 410 38 | 12.9 11.8 | M24 | 300 | 85 | 330 290 | 330 290 | 164 | 182 | 260 | 7 | 527 | 575 | 230 190 | 230 190 | 160 125 | 1200 | 45000 | 575LL SS |
| 560 540 | 23.5 21.5 | M24 | 320 | 95 | 365 325 | 365 325 | 194 | 212 | 290 | 7 | 587 | 670 | 260 210 | 260 210 | 180 140 | 1100 | 65000 | 670LL SS |
